GEO m&t - Crepaz Rinaldo

Photogrammetrie

Seit dem Herbst 2015 setzen wir die Flugdrohne (UAV, unmanned aerial vehicle) Falcon 8 von AscTec für Vermessungs- und Fotoflüge ein. Flächen von bis zu 20 ha lassen sich in wenigen Stunden in Zentimeter – Genauigkeit abbilden. Durch die gelieferten Orthophotos erhalten Sie, aufgrund der genauen Kenntnis des IST – Zustandes, mehr Sicherheit in der Planung. Neben der UAV Photogrammetrie, bieten wir auch Terrestrische Photogrammetrie (Nahbereichsphotogrammetrie) an. Diese eignet sich besonders für Vermessungsaufnahmen in der Architektur, Archäologie, Denkmalpflege und im Denkmalschutz. Die Bilddaten können zu sekundär Produkten wie Orthophotos und digitale Gelände- und Oberflächenmodelle weiterverarbeitet werden.


Für die Photo- und Photogrammetrieflüge setzen wir folgende Drohnen ein:

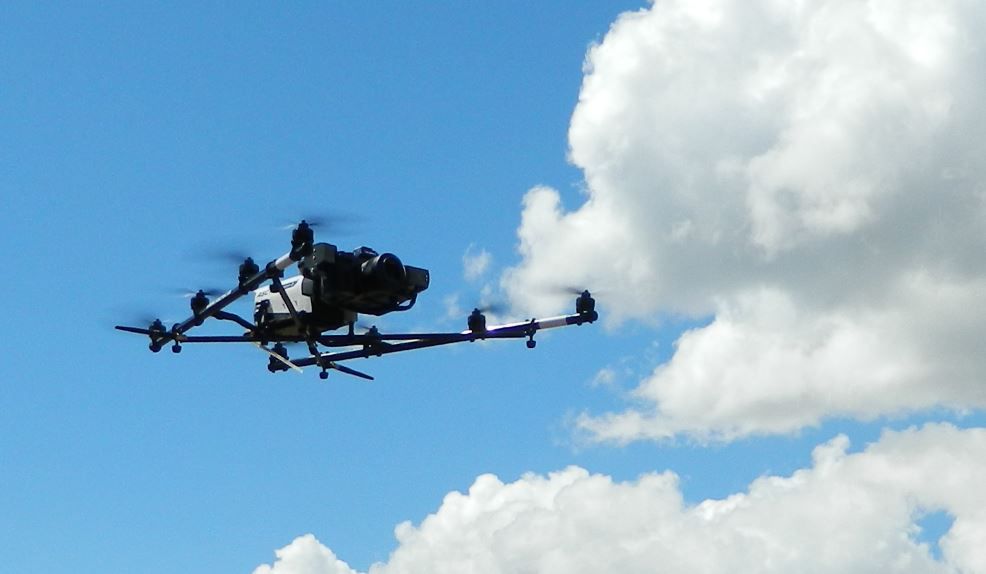

Unsere Flugdrohne (UAV, unmanned aerial vehicle) Falcon 8 von AscTec. Als „Payload " wird eine SONY Alpha 7r, (36 MP, ISO 100–25.600, 35 mm) benützt. Es handelt sich um eine „full frame" Kamera die es ermöglicht eine Bodenauflösung von 9 mm / Pixel bei einer Flughöhe von 70 m zu erreichen.

Falcon 8

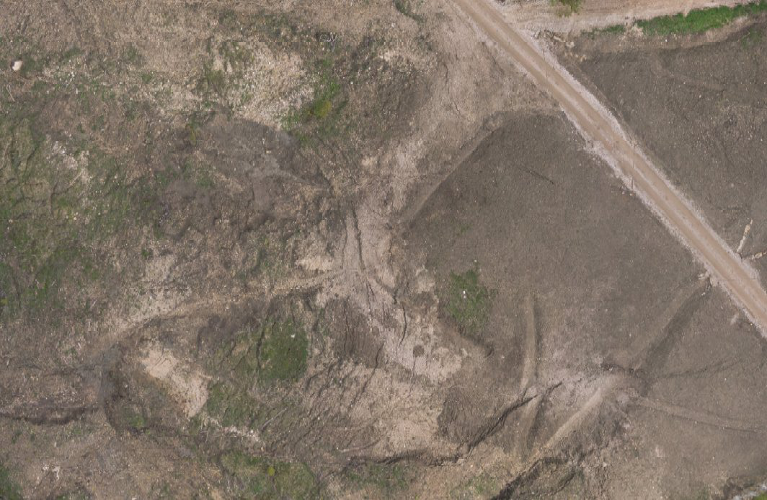

Aufnahme mit der Sony A7R.
Die Bodenauflösung von 9 mm / Pixel bei einer Flughöhe von 70 m ergibt mehr Planungssicherheit durch genaue Kenntnis des IST – Zustandes.

A7R


Texturiertes 3D Modell.
Schrägluftbildaufnahme mit dem Falcon 8.


Chiesa La Crusc


DJI MAVIC 2 PRO


Der MAVIC 2 PRO ist mit einer Hasselblad L1D-20c ausgestattet: Auflösung 20MP, ISO Werte 100-12800, Brennweite 28 mm (35 mm äquivalent). Die Flugzeit von bis zu 25 Minuten / Akku, ermöglicht es, die Einsätze flexibel und wirtschaftlich zu gestalten.

20200414 110959


Aufnahme
aus 60 m Höhe.

0045 el 2



Photogrammetrische Geländevermessung
(ca. 7 ha). 3D Modell mit Textur, Anordnung der Messbilder, Bodenpunkte für die Georeferenzierung.

Mavic1


Die Flugplanung (Flight Planning):
Umfassende Flugplanung mit dem AscTec Navigator für Flächenbefliegungen mit der Vermessungsdrohne/UAV.

fp1


Die Flugplanung (Flight Planning):
zur Vermessung und exakt reproduzierbare Inspektionsmissionen per Drohne/UAV und für Schrägluftbildaufnahmen.

fp2


Nahbereichsphotogrammetrie


Anwendungen in der Architektur, Archäologie, Denkmalpflege und im Denkmalschutz. Nahbereichsphotogrammetrie. Texturiertes 3D Modell.

Muro castello



Integrierte tachymetrische Vermessung mit der Punktewolke aus der terrestrischen Photogrammetrie.

3


Georeferenzierung


Die Messbilder werden durch Einmessen von GCPs in das übergeordnete Koordinatensystem georeferenziert.


Passpunkte (Bodenpunkte) für die Georeferenzierung der Messflüge.


auflösung1


Passpunkte
für die Nahbereichsphotogrammetrie.

DSC02888 Lichter Tiefen bearbetet


Photogrammetrische Auswertung

Für die photogrammetrische Auswertung setzen wir die Software Metashape von Agisoft ein.
Wir berechnen damit Punktewolken, 3D Modelle, Orthophotos und Geländemodelle mit Höhenlinien.

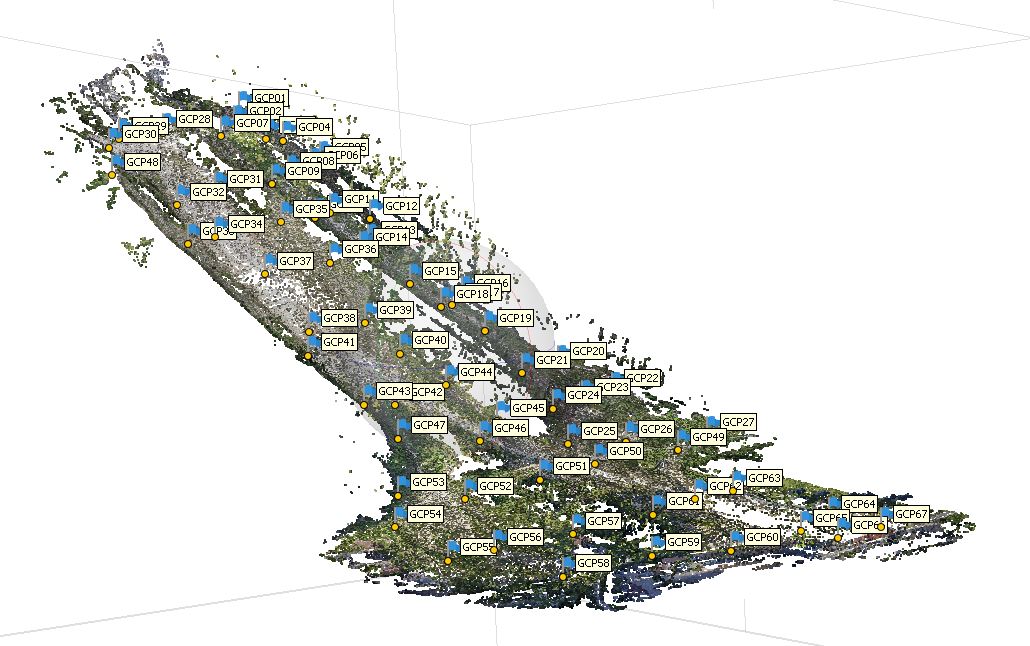

3D Punktewolke mit Bodenpunkten
für die Georeferenzierung. (ca. 24 ha).

GCPS


Punktewolke.
(ca. 24 ha)
Modello



Gefilterte Bodenpunkte
für die Berechnung des Geländemodelles. (ca. 24 ha).

Np terreno


Endprodukt: Orthophoto mit Katastergrenzen und Höhenlinien (ca. 24 ha)

PQ frana
